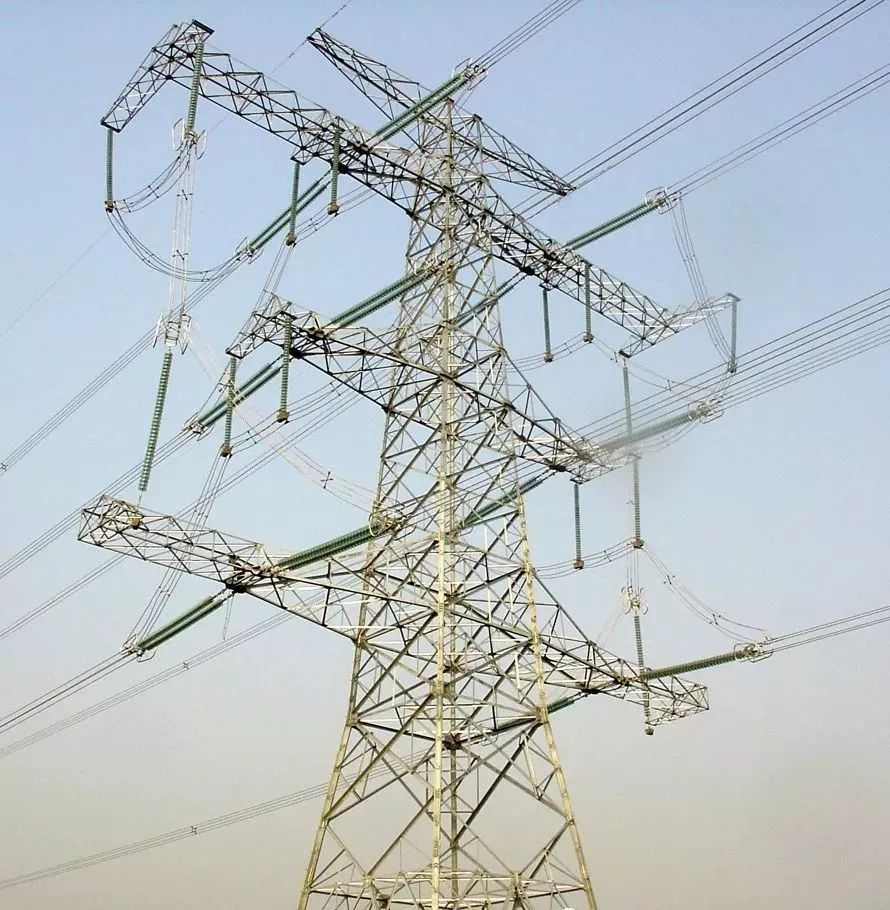

500kV Aktarma Kulesi

Kule Tipi: Aktarma Kulesi

Gerilim: 500kv

Malzeme: Q235, Q355, Q420

Kaynak: AWS D1.1

Sıcak daldırma galvanizleme: ASTM A123

Sertifika: GB/T19001-2016/ISO 9001:2015

Uygulama: Elektrik Enerjisi Nakil Hattı


Ürün Detayı

Ürün Etiketleri

Amerika Birleşik Devletleri

Transpozisyon Kulesi Prensibi

Güç sisteminin normal çalışması sırasında akım ve gerilim asimetrisini azaltmak ve güç iletim devresinin iletişim hattı üzerindeki etkisini sınırlamak için.

Normal üçgen düzeni dışında üç tel arasındaki mesafe eşit değildir. İletkenin reaktansı, çizgiler arasındaki mesafeye ve iletkenin yarıçapına bağlıdır. Bu nedenle iletken transpoze edilmezse üç fazlı empedans dengesiz olur. Hat ne kadar uzun olursa dengesizlik o kadar ciddi olur.

Bu nedenle dengesiz voltaj ve akım oluşacaktır ve bu durum jeneratörün ve radyo iletişiminin çalışmasını olumsuz etkileyecektir. Enerji nakil hatlarının tasarımına ilişkin yönetmelik, "nötr noktası doğrudan topraklanmış elektrik şebekesinde, uzunluğu 100 km'den fazla olan enerji nakil hatlarının aktarılacağını" öngörmektedir. İletken aktarımı genellikle aktarma kulesinde gerçekleştirilir.

XY Towers'ta Bulunan Ürünler

●Telekomünikasyon Kuleleri

●Çelik Boru Direği

●Elektrik Trafo Merkezi yapıları

Açılı Çelik Kule

Ürün Özellikleri



Yükseklik 500kV, yükseklik – müşteri tarafından sunulan parametrelere göre
Rüzgar basıncı 0~1kN/m2 (Çin standardı, diğer ülkenin standardı buna göre değişebilir)
Rüzgar hızı 0~180 km/saat (Amerikan standardı 3 saniyelik rüzgar)
Vakıf türü Bağımsız temel/Raft temel/Kazıklı temel
Çevre durumu Yumuşak zemin/Dağ toprağı
Tip Üç ayaklı/Dört ayaklı
Kalite sistemi GB/T19001-2016/ISO 9001:2015
Tasarım standardı Çin göreceli düzenlemesi/Amerikan standardı G/Amerikan standardı F
Malzeme Q235/Q345/Q390/Q420/Q460/GR65
Galvanizli Sıcak daldırma galvaniz (86μm/65μm)
Bağlantı yapısı Sürgü
Ömür boyu Kurulum ortamına göre 30 yıl

Paket ve Gönderi

Ürünlerimizin her parçası detay çizimine göre kodlanmıştır. Her kod, her parçaya çelik bir conta konulacaktır. Koda göre müşteriler tek bir parçanın hangi türe ve segmente ait olduğunu açıkça bilecek.

Tüm parçalar, tek bir parçanın eksik olmadığını ve kolayca kurulabileceğini garanti edecek şekilde çizim yoluyla uygun şekilde numaralandırılmış ve paketlenmiştir.


2021 yılı
2
600 400-1
600 400-6
